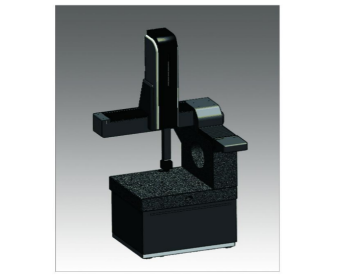

五軸在線測量系統
五軸在線測量系統
獨特的“測頭觸碰”設計，讓采點的工作由測座來完成而不需要完全依賴機體的運動
5-軸控制的運動來減少復雜工件所需轉角的時間
測量速度的提升造就了工作效率改善~3倍
英國Renishaw公司五軸旋轉測頭座
車間型檢測工作站，不需要恒溫、氣源及地基，移動就位方便
測量空間開闊，適合中小型工件的測量
英國Renishaw公司非接觸金屬光柵高精度
意大利MetroStaff公司ARCO測量軟件，DMIS編程，全CAD環境
獨特的“推論校正”技術將測座角度與探頭位置的校正一次完成后續的測量可在任意測座角度完成
如有需要，可根據工件的特殊角度來校正測頭以提高測量精度
大大減少校正的時間，因而有更多的時間來做更多的測量
任意角度的功能設計保證獲得*佳效果，并可減少測針的更換
5-軸同動，可減少測量系統有限的行程內允許更大尺寸的工件
PH20可根據工件坐標系統自動找正，避免測針碰損和減少精密夾具的需求
重復性 運用“測頭碰觸”的測量方法來改善
精度 同時運用“測座轉角位置校正”以及“測頭碰觸”的雙重方法來改善
預觸發行程的變化量 本測座內部已有自動補正
型號 | 行程范圍 | 測量精度（μm） |
泰阿（TE）655 | 600×500×500 | 3.0+2.5L/1000到5+5L/1000 |
泰阿（TE）755 | 700×500×500 | 3.0+3.0L/1000到5+5L/1000 |
泰阿（TE）866 | 800×600×600 | 3.5+3.5L/1000到5+5L/1000 |
※具體尺寸和性能，請參見具體產品技術數據 | ||
※行程范圍和精度可根據用戶要求鑒定 | ||
測量系統 | 全自動五軸 | 全自動3+2軸 | 全自動三軸 | 半自動三軸 |
測頭配置 | PH20 | PH20 | PH10 | MH20i、MH8 |
軟件配置 | ARCO CAD | ARCO CAD | ARCO CAD | ARCO CAD |
可選配置 | 主機陶瓷材料、碳纖維材料、激光掃描、專用模塊（齒輪、葉片、凸輪、螺桿、轉子、缸體缸蓋等）、軟件定制開發 | |||
設備顏色 | 深灰/銀白 | |||
