淵虹（YH）
神箭系列-SWORD-淵虹

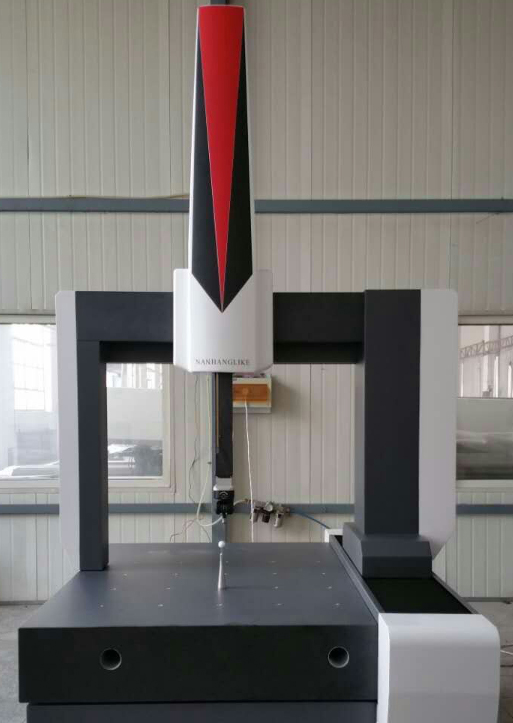

橋式三坐標測量機，適用于航天航空、船舶、機車、汽車等大型及超大型尺寸的測量任務，可快速、高精度完成各種復雜工件的測量。
機型特點
經典橋式結構，三軸花崗巖導軌，熱膨脹系數一致，無內應力釋放，精度長期穩定
多種規格可選，適應多種測量需求
多種測頭可選，滿足日常使用需求
自潔式氣浮軸承，運動平穩可靠
關鍵零部件全部原裝進口
提供全套*經濟的測量解決方案
多種豐富配置完成各種復雜測量需求
測頭
英國Renishaw公司多種測頭
可使用RCP TC，MCR20探針更換架
可配置多種不同規格測針,測針加長能力可達800mm
可連接表面粗糙度檢測測頭
可連接光學掃描測頭
軟件
功能強大的ARCOCAD測量軟件
操作簡單、方便
可視化測量
測量模塊豐富
英國Renishaw公司五軸測量軟件MODUSTM
支持I++DME標準控制器
與REVO 2完美兼容
可獨立或集成到企業的計量系統
完整的模擬和碰撞檢測5軸移動
認證的數學算法
強大的文本和圖形化報告
結果數據，靈活的輸出包括認證Q-DAS
型號 | 行程范圍 | 測量精度（μm） |
淵虹（YH） | 800×600×600到4000×2500×1500 | 1.9+2.5L/1000到3.5+4.0L/1000 |
※L為測量長度，單位為mm | ||
※根據設備規格、測頭及使用環境不同，精度有所不同 | ||
測量系統 | 全自動五軸 | 全自動三軸掃描 | 全自動三軸 | 手動旋轉分度測頭 |
測頭配置 | REVO | SP80、SP25 | PH10 | MH20i、MH8 |
軟件配置 | MODUSTM | ARCO CAD | ARCO CAD | ARCOCAD |
可選配置 | 主機陶瓷材料、碳纖維材料、激光掃描、專用模塊（齒輪、葉片、凸輪、螺桿、轉子、缸體缸蓋等）、軟件定制開發 | |||
